垂直螺旋輸送機簡介

垂直螺旋輸送機是利用強迫喂料螺旋旋轉而輸送物料提升的連續輸送設備，適宜垂直或大傾角度輸送粉狀，粒狀，非粘性的物料的輸送，可將粉末或顆粒提升/裝載到一定高度的料斗和/或筒倉內，垂直高度可達8米，占地面積小，能夠適應幾乎任何工廠布局。

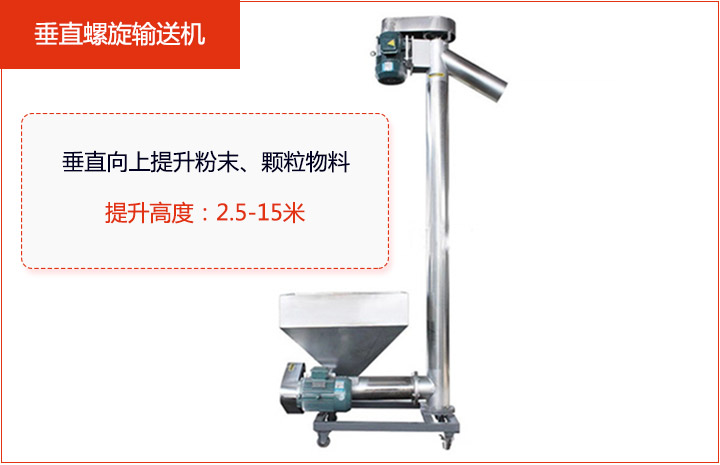

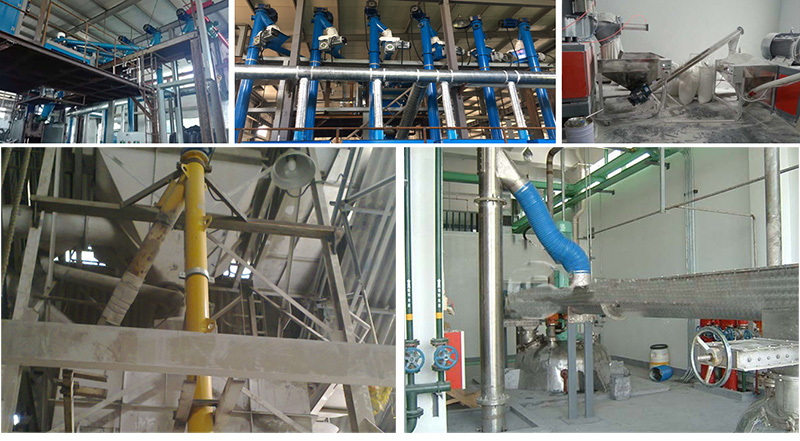

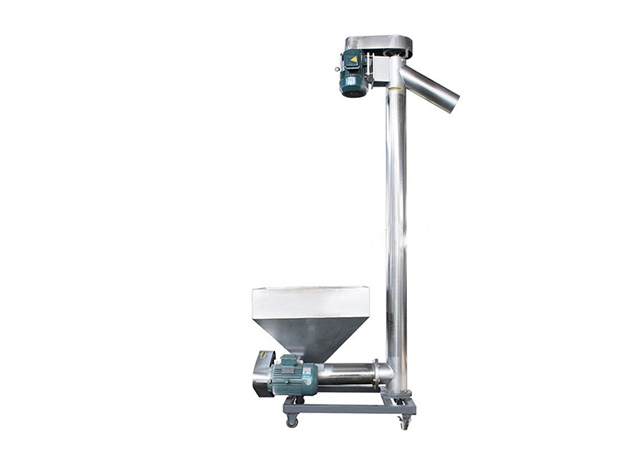

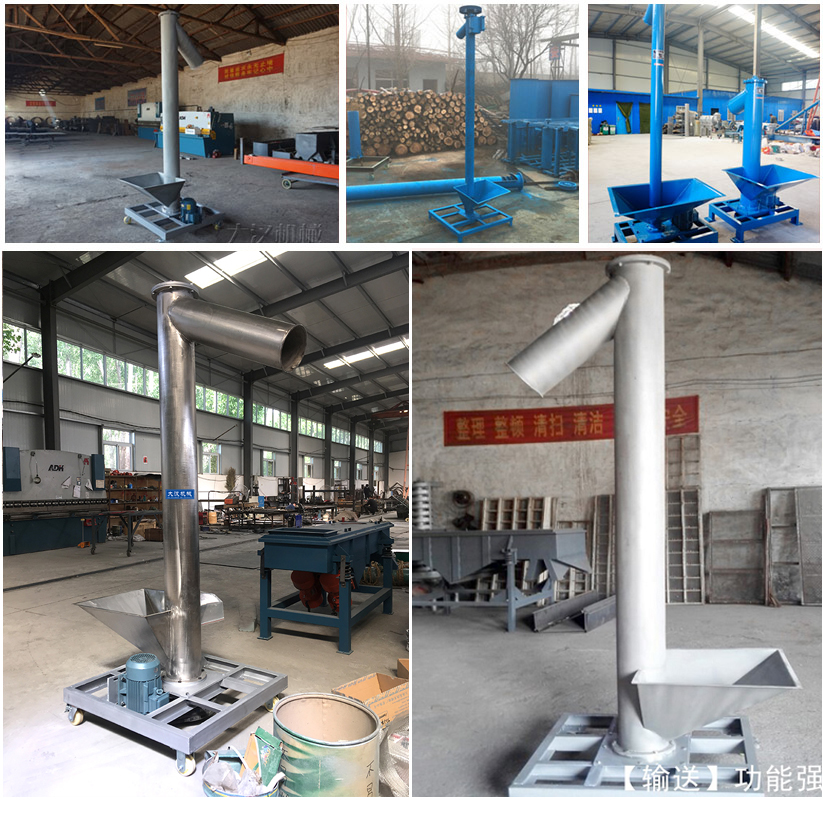

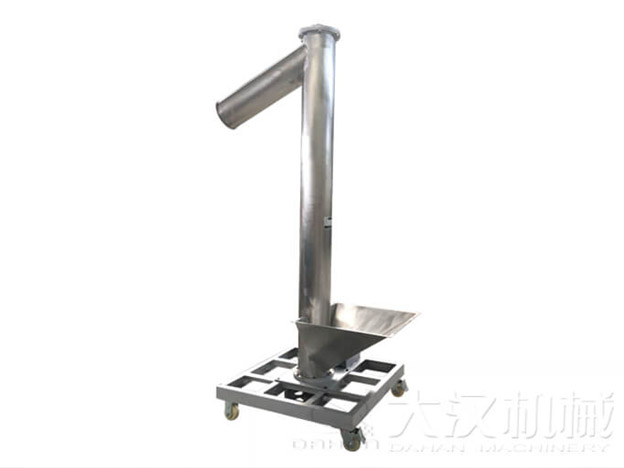

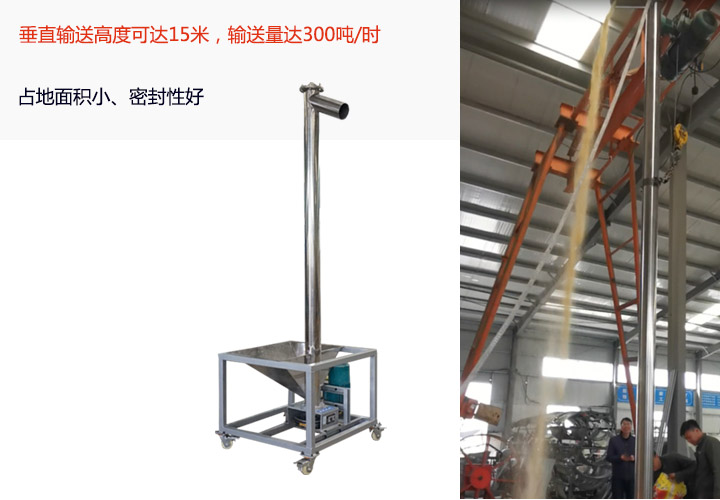

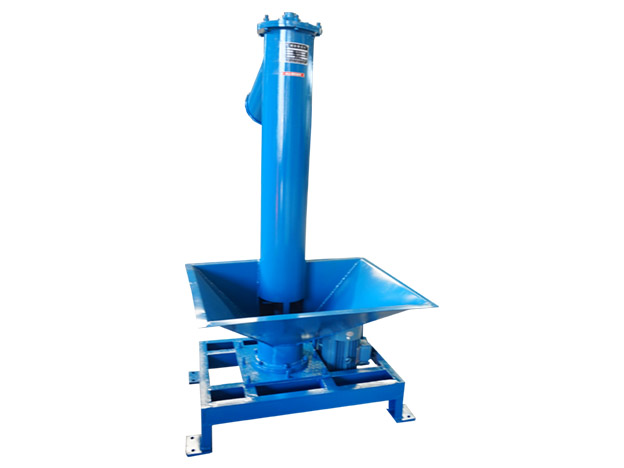

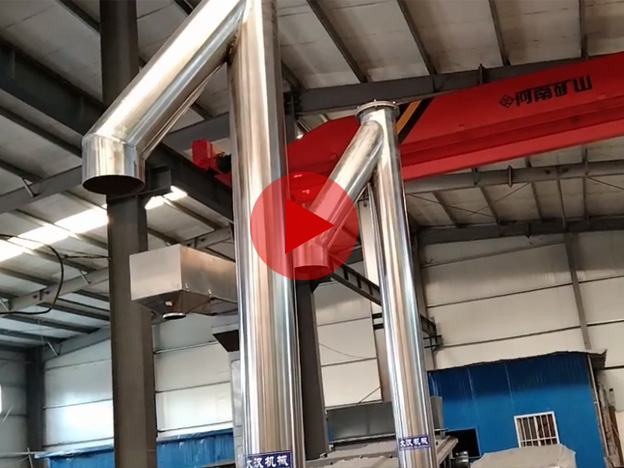

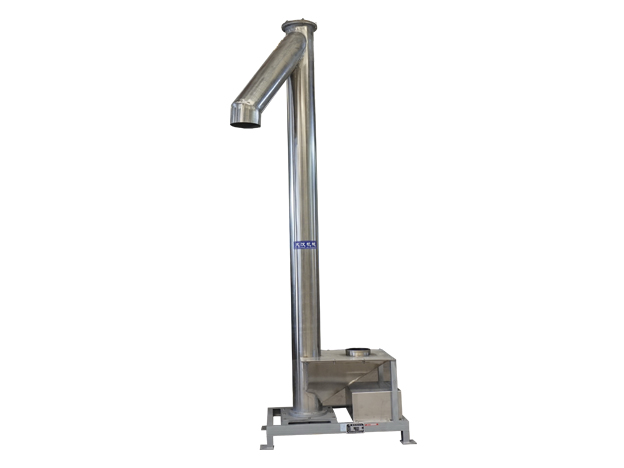

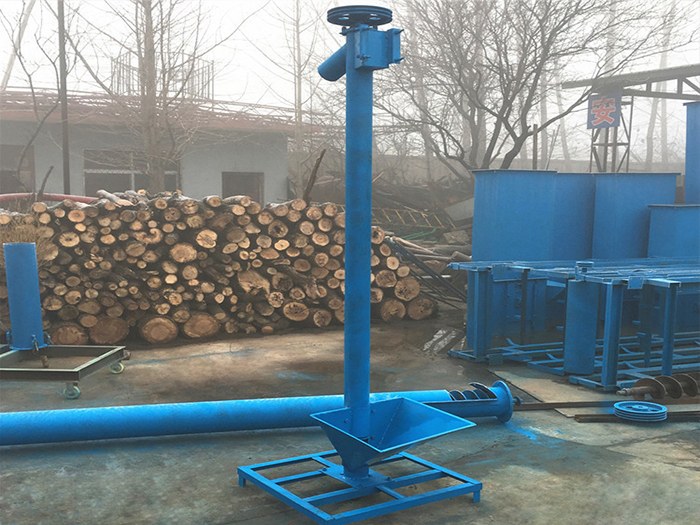

垂直螺旋輸送機圖片

垂直螺旋輸送機優缺點

一、垂直螺旋輸送機的優點

1. 密封性能好，減少環境污染

螺旋體外會裝置機殼，密封性能好，輸送物料時不會引起粉塵溢散，物料飛濺，減少對環境的污染。

2.垂直輸送

其運行方向?yàn)榇怪毕蛏希瑵M足客戶輸送上下物料的需求，根據客戶的需求適當增加長度；垂直螺旋輸送機占地面積少，裝卸、移動方便，操作簡單，維修、保養便利。

3.輸送量大

輸送處理量大，輸送效率高，產量可達6-300噸/時；且垂直螺旋輸送機借依靠物料與機殼內壁的的摩擦力加上向上的離心力，促使物料隨螺旋葉片旋轉位移方向向上輸送，相比傳統皮帶輸送機節電50%，耗能低。

二、垂直螺旋輸送機的缺點

1. 輸送距離短

垂直螺旋輸送機的輸送距離有限制，最長為40m，在這個范圍里的輸送物料效果最佳，超過這個闕值，輸送效率和產量就會下降。

2. 輸送物料有限制，易破碎

相較于普通螺旋輸送機來說，一般用來輸送類似面粉、粉狀物料、小顆粒物料，因?yàn)槲锪舷蛏线\(yùn)動時，其自身重力和設備的離心力會碰撞，物料的重力過大，就會影響輸送效率；而且螺旋葉片會和物料進行碰撞，致使物料破碎。

3.設備易磨損

垂直立式螺旋輸送機借助物料和機殼內壁的摩擦力拉升物料輸送，螺旋葉片、管壁和物料充分接觸，磨損較快，會增加維修成本。

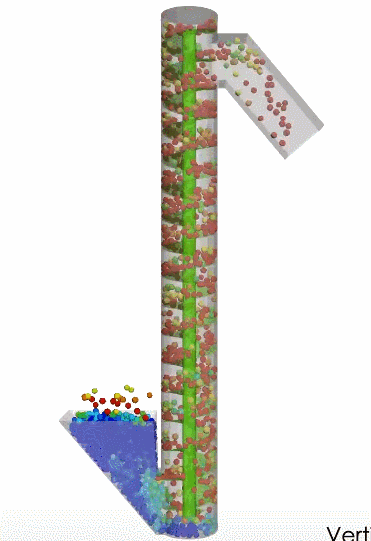

垂直螺旋輸送機工作原理

產品隨螺桿高速旋轉，被輸送物料從水平部進料口加入，由旋轉的水平進料螺桿送入輸送機和垂直部，然后將物料推入由垂直部分的螺旋上升到出料口，物料隨螺旋高速旋轉，被輸送的物料從水平部分的進料口加入，通過旋轉的水平部分的進料螺旋進入輸送機，然后由垂直螺旋將物料推至出料口排出。

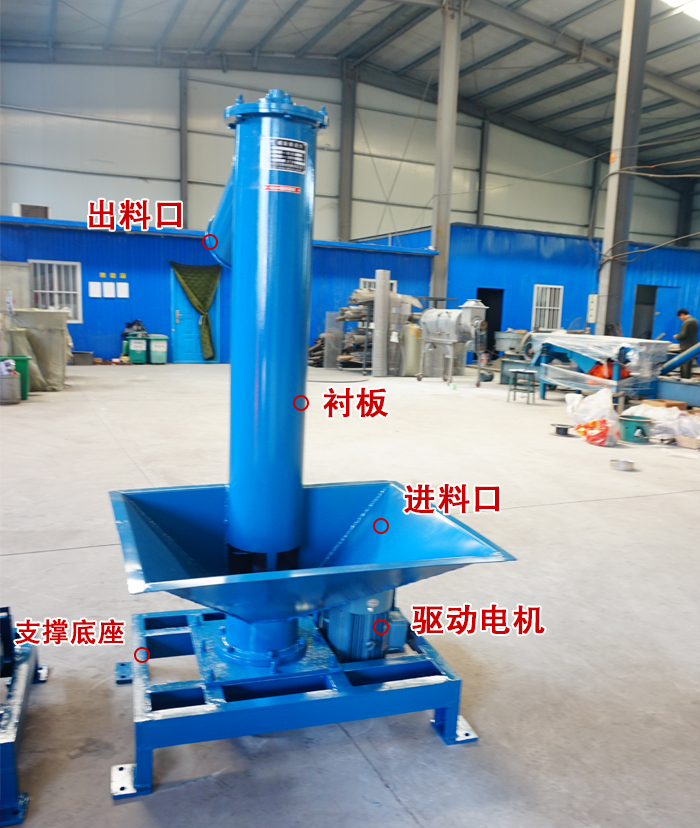

垂直螺旋輸送機結構圖

垂直螺旋輸送機由水平進料螺旋和垂直螺旋組成，從料倉或料斗或從上游進料裝置進料。垂直螺旋由管殼組成，管殼底部有上述切向入口，管殼與水平螺旋進料器連接，出口與頂部?jī)A斜出口連接，焊接在每個輸送機的端部法蘭上管段。

1、長度組合：垂直螺旋輸送機的高度（訂貨高度）是指進料口到出料口的距離。

2、驅動裝置：采用上驅動式。電機安裝在主機頭部，通過皮帶將動力傳遞給主軸，從而帶動螺桿運轉。

200型和250型提供單驅動型，配置電機功率15Kw；315型有單驅和雙驅兩種。強制喂料裝置配有安裝在地面上的驅動裝置，應由制造廠設計。用戶自行設計的，由用戶自行負責。

垂直螺旋輸送機技術參數

螺旋直徑	螺旋轉速（r/min）	輸送量（m³/n）	輸送高度
KLS200	200	350	2.5-15
KLS250	250	300	2.5-15
KLS300	315	2808	2.5-15

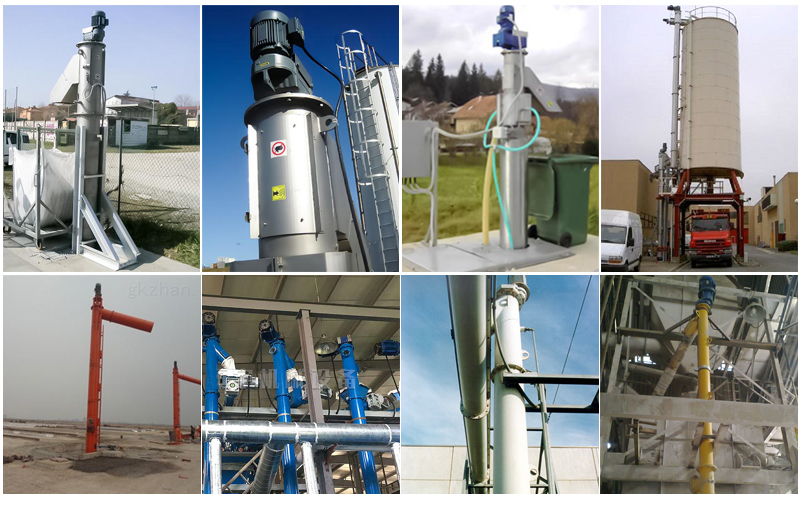

垂直螺旋輸送機適用范圍

垂直螺旋輸送機非常適合處理從自由流動到略微流動的干燥到半流體物料，如糧食，油麩、飼料、化工原料、水泥等，需要水平進料輸送機直接準確計量散裝物料到垂直輸送機入口以獲得效率，提供緊湊的設計，因此不會占用大量地面空間，適用于大多數工廠布局。

輸送物料	輸送高度 （米）	輸送量 （t/h）	型號
沙	6	6	LC273
氧化鐵	7	1	LC219
咖啡粉	4	1	LC159
黃豆	5	5	LC160
鋁塊	4	1	LC245
鹽	1.5	5	LC219
催化劑	4	10	LC315

垂直螺旋輸送機選型計算

1、垂直螺旋輸送機可按下面的經驗公式進行計算 Q=8.007·D·3n (m3/n) 式中：Q=輸送量(m3/n); D=螺旋直徑; n=螺旋轉速(r/min )。

2、電機功率按下面的經驗公式進行計算 N=0.015258856Q·r·H (Kw) 式中：N=電機功率(Kw );Q=輸送量(m3/n); r=物料容重(t/m3); H=進料口到出料口之間的距離(m )。

3、長度組合：垂直螺旋輸送機高度(訂貨高度)，是指進料口到出料口之間的距離，從2.5米起到15米止，0.5米一檔，用戶可以根據需要選用。

4、驅動裝置： 垂直螺旋輸送機采用上驅動型式。電機安裝在主機的頭部，動力經皮帶傳送到主軸上，從而帶動螺旋運轉。

200型和250型設置單驅動型式，配置電機功率15Kw;315型設置單驅動和雙驅動兩種型式。當電機功率小于或等于15Kw時，采用單驅動型式，當電機功率大于15Kw時，則采用雙驅動型式。強迫進料裝置另配驅動裝置在地面安裝，應由生產廠統一設計，用戶自行設計的，由用戶自行負責。

垂直螺旋輸送機	輸送量	推薦速度
直徑（毫米）	（立方/時）	范圍 (RPM)
200	400	200-215
250	1300	200-215
300	3000	165-180
